一、綜述

GPS2U衛星同步時鐘接收美國GPS(全球定位系統)衛星發送的時間信號,向電力系統各種自動化裝置(如故障濾波器、微機保護裝置、RTU、各種微機監控系統、事件記錄儀等)提供精確的時鐘同步信號，能夠統一發電廠、變電站、調度所的時間基準，可以在電力系統發生故障后,為分析故障的情況及開關動作的先后次序提供有力的依據。

二、產品實物圖

三、系統特點

1、采用單獨組屏，擴展靈活，便于管理。

2、 多時間源可供選擇，除采用GPS系統外，還可選用我國的北斗星系統，可靠性更高。

 3、采用對值班工作人員透明化設計，時間顯示、衛星通道狀態、工作狀態的指示一目了然。

4、 主時鐘和擴展時鐘采用冗余配置，自動無擾切換。

5、 主時鐘和擴展時鐘內部有高精度時間自保持單元，精度為1×10-8。

6、 多種對時規約，可由用戶要求指定。

7、 精美標準19”U型（2U或4U）架裝式機箱，采用標準電力機柜組屏。

8、 授時精度高，精度達100nS。

9、GPS時鐘系統有多種對時方式，可靈活配置，支持硬對時（PPS、PPM、PPH）、軟對時（串口報文）、編碼對時（IRIG-B、DCF77）和網絡NTP對時，可以滿足國內外不同設備的對時接口要求。

10、GPS時鐘系統裝置的所有時鐘信號輸出均經過光電隔離，抗干擾能力強.

四、技術參數

技術指標

1、環境要求：

1)工作溫度:   0 ℃ ～ +40 ℃

2)貯存溫度:   -40 ℃ ～ +80 ℃

2、電氣要求

 1)電   源:   交流220V±10% 47HZ ～63HZ 或直流176V～260V

 2)功   耗:   不大于 8W

3、性能指標

1)捕獲衛星（鎖定）時間:

      --- 熱開機（瞬間掉電）    ≤15秒。

       --- 冷開機（位置未變的重開機）≤45秒。

       --- 位置改變后重開機     ≤2分鐘。

       --- 本地首次開機      ≤5分鐘。

2)位置精度: ±0.1′

3)時間精度: ±500nS

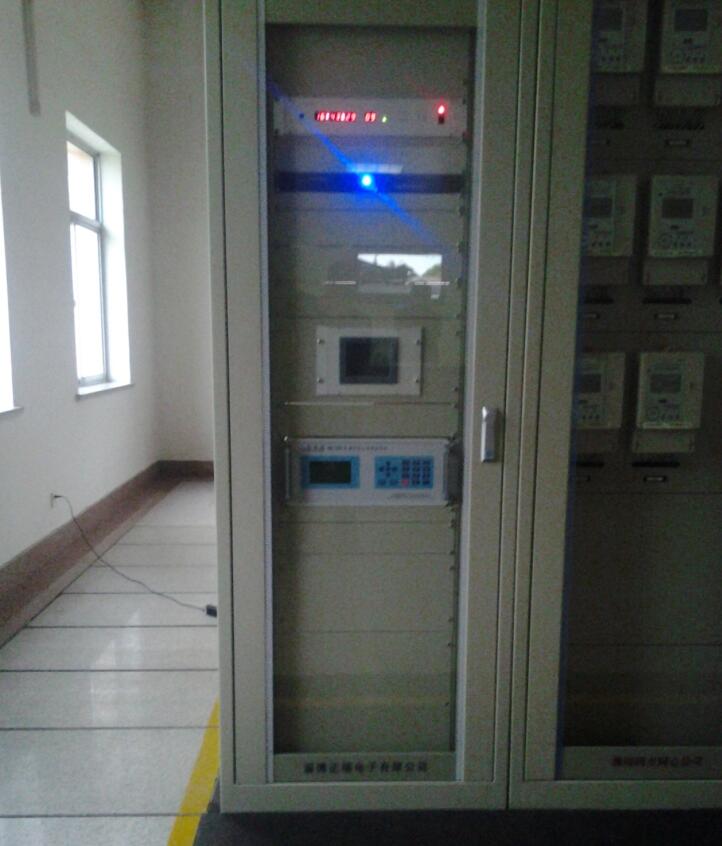

五、現場安裝圖
