無線傳輸紅外熱成像測溫裝置

編輯：正瑞電子發布時間：2021-02-07 閱讀：8836

山東正瑞無線傳輸紅外熱成像測溫裝置由無線傳輸紅外熱成像測溫傳感器、紅外熱成像測溫監測器組成

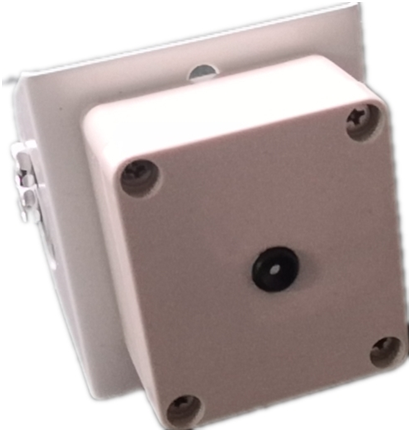

無線傳輸紅外熱成像測溫傳感器

無線傳輸紅外熱成像測溫傳感器采用紅外圖像測溫鏡頭，能夠測得視場內物體及環境溫度場圖像，并將視場內溫度場分布圖像通過無線傳送到無線溫度監測器DCT-30。


無線傳輸紅外熱成像測溫傳感器

通過對視場內物體發射的紅外線，來監測物體表面溫度，形成紅外溫度場分布視圖，并通過無線發送到無線溫度監測器，由監測器通過數據處理，轉換為灰度圖像、彩虹碼圖像及偽彩色圖像等直觀可視化圖像，便于值守人員監控。

紅外溫度圖像無線傳感器技術參數：

A、測溫范圍：-40℃-300℃

B、分辨率：原始分辨率32*24點，圖像處理后分辨率320*240點。

C、視場視角：55°或110°可選。

D、觀測距離：0.1米-7米（視觀測物體大小）

E、無線發射頻率：433MHz

F、無線發射功率：小于15mW

G、無線接收靈敏度：-110dbm

H、無線傳輸距離：空曠地帶大于300米；實際傳輸距離視遮蔽物及地面距離情況。

I、供電電源：外部電源供電，DC7-24V

J、外形尺寸：65mm（長）*58mm（寬）*36mm（高）

K、防護等級：IP65,特殊要求IP68

L、安裝方式：萬向支架安裝。

紅外熱成像測溫監測器（DCT30）

簡介及性能指標

無線溫度監測器用于用于紅外溫度圖像傳感器發射的無線數字信號, 并將數據保存及通過顯示屏展示當前所測溫度圖像。


對于無線測溫感應傳感器，無線溫度監測器通過列表巡檢方式展示；

對于紅外溫度圖像無線傳感器，無線溫度監測器通過不同方式的圖像顯示。例如通過黑白灰度圖像，彩虹碼圖像及偽彩色圖像顯示被測溫度場分布情況，并光標自動標定最高點位置。

無線溫度監測器可通過TCP/IP網絡與監控主機連接，也可通過RS485通訊上傳到監控主機，使運行人員能夠對溫度進行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。

性能指標：

性能指標
燈光指示	電源指示，無線測溫數據指示，串口通信指示，紅外無線數據指示，TCP/IP通信指示
非接觸式紅外溫度圖像傳感器	可設置，不大于20個
顯示屏	4.3寸彩色（觸屏可選）
紅外圖像顯示	黑白灰度/彩虹編碼/偽彩色：按鍵即時選擇
	灰度標亮條及高溫光標自動指示
	彩虹碼標記條及高溫光標自動指示
	紅外溫度區間可設定
	最高點坐標數據顯示，超限值自動標紅
	紅外圖像視場范圍內最高溫度點光標自動標定
	紅外溫度傳感器環境溫度自動測量顯示
	紅外圖像視場內溫度場平均值顯示
	紅外鏡頭地址顯示
	紅外多鏡頭自動巡檢
溫度顯示分辨率	0.1℃
溫度精度	±0.5℃
實時時鐘	年月日時分秒顯示并可設置，更高版本可通過衛星時鐘實現網絡NTP對時
報警輸出	2個（無源接點）250Vac,0.6A或24Vdc,5A。
通訊接口	RS485，RJ45網口
通訊規約	Modbus-RTU，Modbus-TCP
報警歷史數據存儲	永久保存255條
工作電源	AC220V或DC220V，EMC測試通過
工作溫度	-20℃~70℃
外形尺寸	15012058（mm）
安裝方式	掛裝式和嵌入式安裝
天線	棒狀天線或按現場需求
